Un transformator de tip uscat, cunoscut și ca transformator uscat sau transformator din rășină turnată, este un tip de transformator electric care nu necesită un sistem de răcire pe bază de lichid, cum ar fi uleiul. În schimb, folosește materiale izolante solide pentru a asigura izolarea electrică și a disipa căldura.
Transformatoarele de tip uscat sunt utilizate în mod obișnuit în diverse aplicații, inclusiv clădiri comerciale, facilități industriale, rețele de distribuție a energiei electrice, sisteme de energie regenerabilă și instalații interioare în care siguranța la incendiu este o problemă. Sunt disponibile într-o gamă largă de dimensiuni și tensiuni nominale pentru a se potrivi diferitelor cerințe de putere.
Pentru informații despre alte tipuri de transformatoare și echipamente electrice, vă rugăm să vizitați Ryan. Ryan este un producător profesionist de transformatoare cu o istorie de peste 15 ani în industrie.
De ce se folosesc transformatoare de tip uscat?
1.Siguranța privind incendiile:Transformatoarele de tip uscat nu conțin lichide inflamabile, cum ar fi uleiul, ceea ce le face mai puțin predispuse la pericole de incendiu. Acest lucru le face potrivite pentru instalații în zone sensibile la foc, cum ar fi clădiri comerciale, spitale, școli și complexe rezidențiale.
2.Aplicații în interior:Transformatoarele de tip uscat sunt utilizate în mod obișnuit în aplicații interioare unde ventilația este limitată sau unde prezența uleiului ar putea fi problematică. Deoarece nu necesită răcire pe bază de ulei, nu există niciun risc de scurgere de ulei sau contaminare, ceea ce le face o alegere preferată pentru mediile interioare.
3.Considerații de mediu:Transformatoarele de tip uscat sunt mai ecologice în comparație cu transformatoarele umplute cu ulei. Elimină riscul de scurgeri sau scurgeri de petrol și nu necesită sisteme de izolare sau proceduri de eliminare a uleiului. Acest lucru le face potrivite pentru zone sensibile din punct de vedere ecologic sau locații în care sunt aplicate reglementări stricte de mediu.
4.Cerințe de întreținere:Transformatoarele de tip uscat necesită, în general, mai puțină întreținere în comparație cu transformatoarele umplute cu ulei. Nu au nevoie de testare regulată a uleiului, filtrare sau înlocuire a uleiului. Acest lucru reduce costurile de întreținere și timpii de nefuncționare asociate activităților de întreținere a transformatorului.
5.Reducerea zgomotului:Transformatoarele de tip uscat tind să producă mai puțin zgomot în comparație cu transformatoarele umplute cu ulei. Materialele solide de izolare utilizate în transformatoarele uscate amortizează vibrațiile și reduc nivelul general de zgomot. Acest lucru le face potrivite pentru aplicații în care reducerea zgomotului este importantă, cum ar fi spitale, biblioteci sau zone rezidențiale.
6.Instalații la mare altitudine:Transformatoarele de tip uscat sunt adesea preferate pentru instalațiile la altitudine mare, unde transformatoarele umplute cu ulei pot întâmpina dificultăți din cauza presiunii reduse a aerului. Transformatoarele de tip uscat nu au această limitare și pot funcționa eficient la altitudini mari.
7.Considerații estetice:Transformatoarele de tip uscat sunt disponibile în modele compacte și plăcute din punct de vedere estetic. Ele pot fi integrate cu ușurință în proiecte arhitecturale sau în instalații în care atractivitatea vizuală este o cerință.
Este important de reținut că alegerea unui tip de transformator depinde de diverși factori, inclusiv de aplicația specifică, cerințele de sarcină electrică, reglementările de siguranță și considerentele de mediu. Consultarea Ryan vă poate ajuta să determinați tipul de transformator care corespunde cel mai bine nevoilor dumneavoastră.
Cum funcționează transformatoarele uscate?

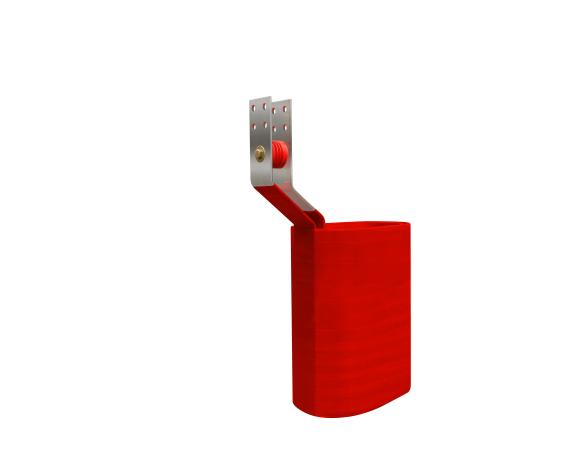

Transformatoarele de tip uscat constau din două seturi de înfășurări izolate din cupru sau aluminiu - înfășurarea primară și înfășurarea secundară. Înfășurarea primară este conectată la sursa de tensiune de intrare, în timp ce înfășurarea secundară este conectată la sarcină.
Când un curent alternativ (AC) trece prin înfășurarea primară, acesta creează un câmp magnetic în jurul înfășurării. Acest câmp magnetic induce un flux magnetic în schimbare în miezul transformatorului.
Fluxul magnetic în schimbare în miez induce o tensiune în înfășurarea secundară conform legii lui Faraday a inducției electromagnetice. Mărimea tensiunii induse depinde de raportul spirelor dintre înfășurările primare și secundare.
Înfășurarea primară este proiectată în mod obișnuit pentru a avea un nivel de tensiune mai mare, în timp ce înfășurarea secundară este proiectată pentru a furniza nivelul de tensiune mai scăzut dorit pentru sarcină. Raportul spirelor determină raportul de transformare a tensiunii. De exemplu, dacă raportul de spire este 1:10, o tensiune primară de 1000 volți ar avea ca rezultat o tensiune secundară de 100 volți.
Transformatoarele de tip uscat folosesc materiale izolante solide, cum ar fi rășina epoxidice sau rășina turnată, pentru a asigura izolarea electrică între înfășurări și alte componente. Aceste materiale au proprietăți dielectrice excelente, asigurând o funcționare în siguranță. Căldura generată în timpul funcționării este disipată prin suprafața transformatorului folosind convecția naturală sau răcirea forțată cu aer, de obicei facilitată de aripioare sau bobine de răcire.
Ca orice transformator, transformatoarele de tip uscat prezintă unele pierderi de putere în timpul funcționării. Aceste pierderi includ pierderi de cupru (datorită rezistenței înfășurărilor) și pierderi de miez (datorită histerezisului și curenților turbionari). Ryan se străduiește să optimizeze designul transformatorului pentru a minimiza aceste pierderi și pentru a îmbunătăți eficiența generală.
Transformatoarele de tip uscat asigură izolarea electrică între înfășurările de intrare și de ieșire. Ele prezintă, de asemenea, o reglare a sarcinii, ceea ce înseamnă că pot menține niveluri de tensiune de ieșire relativ stabile chiar și în condiții variate de sarcină.
Care este tensiunea unui transformator de tip uscat?
Tensiunea unui transformator de tip uscat poate varia mult în funcție de aplicația sa și de cerințele specifice. Transformatoarele de tip uscat sunt disponibile într-o gamă de tensiuni nominale pentru a se adapta diferitelor sisteme electrice și niveluri de tensiune. Iată câteva valori nominale comune de tensiune pentru transformatoarele de tip uscat:
1. Tensiune joasă (LV): transformatoarele de tip uscat proiectate pentru aplicații de joasă tensiune au de obicei tensiuni primare care variază de la câteva sute de volți la câteva mii de volți. Tensiunea secundară poate fi semnificativ mai mică, în funcție de raportul de transformare a tensiunii dorit.
2.Mediu Tensiune (MV): Transformatoarele de tip uscat utilizate în aplicațiile de medie tensiune sunt proiectate pentru a gestiona niveluri mai mari de tensiune. Tensiunile primare pot varia de la câteva mii de volți la zeci de mii de volți, în timp ce tensiunea secundară este de obicei mai mică, în funcție de raportul de transformare necesar.
3. Înaltă tensiune (HV): transformatoarele de tip uscat concepute pentru aplicații de înaltă tensiune sunt capabile să gestioneze tensiuni primare foarte mari. Tensiunea primară poate varia de la zeci de mii de volți la câteva sute de mii de volți. Tensiunea secundară este mai mică, în funcție de raportul de transformare.
Pot fi utilizate transformatoare de tip uscat în exterior?
Da, transformatoarele de tip uscat pot fi folosite în exterior, dar anumite considerații trebuie luate în considerare pentru a asigura funcționarea lor corespunzătoare și longevitatea. Iată câțiva factori de luat în considerare atunci când utilizați transformatoare de tip uscat în aer liber:
1. Carcasă: transformatoarele de tip uscat utilizate în aer liber ar trebui să fie găzduite în carcase rezistente la intemperii și de protecție. Aceste carcase protejează transformatorul de elementele de mediu, cum ar fi ploaie, zăpadă, praf și lumina directă a soarelui. Carcasele trebuie să aibă niveluri adecvate de protecție la pătrundere (IP) pentru a preveni pătrunderea apei și a obiectelor străine în transformator.
2.Ventilația: Ventilația adecvată este esențială pentru transformatoarele de tip uscat pentru a disipa eficient căldura. Carcasele exterioare trebuie proiectate pentru a facilita fluxul adecvat de aer și pentru a preveni supraîncălzirea. Carcasa trebuie să aibă orificii de ventilație sau ventilatoare pentru a asigura o răcire suficientă, în special în zonele cu temperaturi ambientale ridicate.
3.Condiții de mediu: Transformatoarele de tip uscat utilizate în aer liber ar trebui să fie proiectate și evaluate pentru a rezista condițiilor specifice de mediu ale locului de instalare. Aceasta include luarea în considerare a unor factori precum temperaturile extreme, umiditatea, expunerea la apă sărată și atmosferele corozive. Pot fi necesare acoperiri sau materiale speciale pentru a spori rezistența transformatorului la aceste condiții.
4.Montare și fundație: Montarea și fundația corespunzătoare sunt cruciale pentru instalațiile în aer liber. Transformatorul trebuie să fie montat în siguranță pe o suprafață stabilă și plană pentru a asigura stabilitatea și a preveni vibrațiile sau mișcarea. De asemenea, trebuie asigurată o împământare adecvată pentru a asigura siguranța electrică.
5. Izolație și protecție: Transformatoarele de tip uscat utilizate în aer liber trebuie să aibă sisteme de izolare robuste pentru a rezista la mediul exterior și la intrarea potențială a umidității. Transformatorul trebuie proiectat astfel încât să îndeplinească clasa de izolație necesară și să reziste la tensiunile nominale specificate.
6.Accesibilitate și întreținere: Transformatoarele de tip uscat pentru exterior ar trebui să fie ușor accesibile pentru inspecție, întreținere și posibile reparații. Carcasa ar trebui să permită acces sigur și convenabil la terminale, sisteme de răcire și alte componente.
Transformatoarele de tip uscat au ventilatoare?
Transformatoarele de tip uscat pot avea ventilatoare sau sisteme de răcire cu aer forțat, dar nu este o caracteristică universală. Includerea ventilatoarelor sau a răcirii forțate cu aer depinde de proiectarea și cerințele specifice ale transformatorului. Iată câteva puncte de luat în considerare:
1.Răcire prin convecție naturală: Unele transformatoare de tip uscat se bazează pe convecția naturală pentru disiparea căldurii. Aceste transformatoare sunt proiectate cu aripioare sau bobine de răcire pe suprafața exterioară. Căldura generată în timpul funcționării crește în mod natural, creând un flux de aer în jurul transformatorului, care ajută la disiparea căldurii. Răcirea prin convecție naturală nu necesită ventilatoare și este utilizată în mod obișnuit la transformatoarele mai mici și de putere redusă.
2. Răcirea forțată cu aer: În transformatoarele de tip uscat mai mari sau cele cu puteri mai mari, poate fi folosită răcirea forțată cu aer. Aceste transformatoare sunt echipate cu ventilatoare sau suflante care circulă activ aerul peste aripioarele sau bobinele de răcire. Ventilatoarele îmbunătățesc procesul de transfer de căldură prin creșterea fluxului de aer, îmbunătățind astfel eficiența de răcire a transformatorului. Răcirea forțată cu aer este deosebit de benefică în aplicațiile în care transformatorul trebuie să suporte sarcini mai mari sau să funcționeze în medii cu temperaturi ambientale ridicate.
Decizia de a include un ventilator sau un sistem de răcire cu aer forțat depinde de factori precum puterea nominală a transformatorului, cerințele așteptate de disipare a căldurii și condițiile de mediu. Transformatoarele utilizate în aplicații solicitante sau cele cu puteri mai mari încorporează adesea răcirea forțată cu aer pentru a asigura disiparea eficientă a căldurii și pentru a menține temperaturile optime de funcționare.
Care sunt pierderile unui transformator de tip uscat?
Transformatoarele de tip uscat, ca și alte transformatoare, suferă diferite tipuri de pierderi în timpul funcționării. Pierderile într-un transformator de tip uscat pot fi clasificate în două tipuri principale: pierderi de cupru și pierderi de miez.
1.Pierderi de cupru:Pierderile de cupru apar din cauza rezistenței înfășurărilor transformatorului. Aceste pierderi sunt împărțite în continuare în două componente:
A. Pierderi ohmice sau I^2R: Aceste pierderi rezultă din curentul care trece prin rezistența înfășurărilor transformatorului. Ele sunt direct proporționale cu pătratul curentului și sunt denumite de obicei pierderi I^2R. Aceste pierderi pot fi minimizate prin folosirea de conductori mai mari cu rezistență mai mică sau prin folosirea de materiale de calitate superioară în înfășurările transformatorului.
b. Pierderi de curenți turbionari: curenții turbionari sunt curenți circulanți induși în părțile conductoare ale miezului transformatorului din cauza câmpului magnetic variabil. Acești curenți provoacă disiparea energiei sub formă de căldură și sunt în mod obișnuit minimizați prin utilizarea construcției cu miez laminat sau stivuit, unde miezul este alcătuit din straturi subțiri de fier sau oțel izolate unul de celălalt.
2.Pierderi de bază:Pierderile în miez apar în miezul transformatorului din cauza a doi factori principali:
a.Pierderi de histerezis: Pierderile de histerezis rezultă din magnetizarea și demagnetizarea repetată a miezului transformatorului pe măsură ce curentul alternativ trece prin înfășurări. Aceste pierderi sunt cauzate de energia necesară realinierii domeniilor magnetice din materialul miezului și sunt minimizate prin utilizarea materialelor magnetice de înaltă calitate cu caracteristici de pierdere de histerezis scăzută.
b. Pierderi de curenți turbionari: Curenții turbionari induși în miezul transformatorului contribuie, de asemenea, la pierderile în miez. Aceste pierderi sunt similare cu pierderile curenților turbionari din înfășurări și pot fi reduse la minimum prin utilizarea miezului laminat sau stivuit.
Pierderile totale într-un transformator de tip uscat sunt suma pierderilor de cupru și a pierderilor în miez. Producătorii de transformatoare furnizează informații despre pierderile în specificațiile lor, de obicei exprimate ca procent din puterea nominală a transformatorului. Pierderile afectează randamentul transformatorului, cu pierderi mai mari rezultând o eficiență mai mică.
Se fac eforturi pentru a optimiza proiectarea și construcția transformatorului pentru a reduce pierderile și a îmbunătăți eficiența generală. Aceasta include selectarea materialelor de bază adecvate, optimizarea designului înfășurării și utilizarea metodelor eficiente de răcire pentru a disipa căldura generată de pierderi.
Transformatoarele de tip uscat au ulei?
Nu, transformatoarele de tip uscat nu conțin ulei. Sunt proiectate să funcționeze fără a fi nevoie de un lichid de răcire sau un mediu izolator, cum ar fi uleiul. În schimb, transformatoarele de tip uscat folosesc sisteme de izolare solidă, de obicei realizate din materiale precum rășina epoxidice sau rășina turnată, pentru a asigura izolarea electrică și disiparea căldurii.
Absența uleiului în transformatoarele de tip uscat le face potrivite pentru diverse aplicații în care prezența lichidelor inflamabile este nedorită sau prezintă un risc de siguranță. Ele sunt utilizate în mod obișnuit în clădiri, unități comerciale și medii industriale în care siguranța la incendiu și preocupările de mediu sunt considerații importante. Transformatoarele de tip uscat sunt de asemenea preferate în locurile în care accesul la întreținere poate fi limitat sau unde riscul de scurgere a uleiului ar putea cauza daune sau întreruperi semnificative.
Care este riscul de incendiu al transformatorului de tip uscat?
În timp ce transformatoarele de tip uscat sunt în general considerate a avea un risc de incendiu mai mic în comparație cu transformatoarele umplute cu ulei, ele nu sunt complet imune la pericolele de incendiu. Riscul de incendiu asociat transformatoarelor de tip uscat este relativ mai mic din cauza absenței uleiului inflamabil ca lichid de răcire.
Cu toate acestea, există încă factori potențiali care pot contribui la pericolele de incendiu în transformatoarele de tip uscat:
1. Supraîncălzire: Dacă un transformator de tip uscat este supus unei călduri excesive din cauza supraîncărcării, ventilației slabe sau altor factori, poate duce la degradarea izolației și poate provoca un incendiu.
2.Eșecul izolației: În timp, materialele de izolație utilizate în transformatoarele de tip uscat se pot deteriora, ceea ce duce la defectarea izolației și posibilitatea de apariție a arcurilor electrice sau scurtcircuite, care pot aprinde materialele din jur.
3.Contaminanți: Praful, murdăria sau particulele conductoare se pot acumula pe înfășurările transformatorului, creând potențiale căi pentru arc electric și crescând riscul de incendiu.
4. Instalare sau întreținere necorespunzătoare: Instalarea incorectă, spațiul liber inadecvat, împământarea necorespunzătoare sau neglijarea întreținerii de rutină pot contribui la riscul de incendiu la transformatoarele de tip uscat.
Pentru a atenua riscul de incendiu asociat cu transformatoarele de tip uscat, este esențial să urmați instrucțiunile de instalare adecvate, să asigurați o ventilație și răcire adecvate, să efectuați inspecții și întreținere regulate și să respectați limitele de încărcare recomandate. În plus, utilizarea sistemelor de detectare și suprimare a incendiilor în instalațiile de transformatoare poate îmbunătăți și mai mult măsurile de siguranță.
Care este eficiența transformatorului de tip uscat?
Eficiența unui transformator de tip uscat poate varia în funcție de mai mulți factori, inclusiv designul, dimensiunea, condițiile de sarcină și producătorul specific. În general, se știe că transformatoarele de tip uscat au niveluri ridicate de eficiență.
Transformatoarele de tip uscat prezintă de obicei valori de eficiență cuprinse între 95% și 99%. Aceasta înseamnă că pot converti energia electrică cu pierderi relativ mici. Eficiența unui transformator este definită ca raportul dintre puterea de ieșire și puterea de intrare, exprimat ca procent. De exemplu, un transformator cu o eficiență de 98% înseamnă că 98% din puterea de intrare este convertită cu succes în putere utilă de ieșire, în timp ce restul de 2% se pierde sub formă de căldură.
Nivelurile de eficiență pot varia, de asemenea, în diferite condiții de încărcare. Transformatoarele tind să aibă o eficiență optimă la sau aproape de sarcina lor nominală. Pe măsură ce sarcina scade sau crește dincolo de capacitatea nominală, eficiența poate scădea ușor din cauza pierderilor suplimentare asociate condițiilor fără sarcină sau suprasarcină.
Este important de reținut că atunci când selectați sau specificați un transformator de tip uscat, eficiența este unul dintre factorii de luat în considerare, dar ar trebui luați în considerare și alți factori, cum ar fi reglarea tensiunii, impedanța și creșterea temperaturii, pentru a vă asigura că transformatorul îndeplinește cerințele specifice. cerințele aplicației.
Care este temperatura de funcționare a unui transformator uscat?
Temperatura de funcționare a unui transformator de tip uscat depinde de obicei de clasa sa de izolație, care determină creșterea maximă admisă a temperaturii peste temperatura ambiantă. Clasa de izolație este desemnată printr-un cod de litere, cum ar fi F, H sau K.
Iată câteva clase de izolație obișnuite și creșterile maxime admise ale temperaturii asociate:
1.Clasa F (155 de grade): Transformatoarele cu izolație de clasa F sunt proiectate pentru a avea o creștere maximă admisă a temperaturii cu 155 de grade peste temperatura ambiantă. Aceasta înseamnă că cel mai fierbinte punct de pe înfășurările transformatorului nu trebuie să depășească această temperatură.
2.Clasa H (180 de grade): Transformatoarele cu izolație de clasa H au o creștere maximă admisă a temperaturii cu 180 de grade peste temperatura ambiantă. Ele pot suporta temperaturi mai ridicate comparativ cu transformatoarele de clasa F.
3.Clasa K (220 grade): Transformatoarele cu izolație Clasa K au cea mai mare creștere maximă admisă a temperaturii de 220 grade peste temperatura ambiantă. Sunt proiectate pentru a funcționa la temperaturi și mai mari.
Este de remarcat faptul că temperatura ambiantă ar trebui luată în considerare și atunci când se determină temperatura de funcționare a unui transformator de tip uscat. Temperatura ambiantă este temperatura mediului înconjurător în care este instalat transformatorul. Temperatura de funcționare a transformatorului trebuie să se încadreze în limitele specificate de clasa sa de izolație în condițiile date de temperatură ambientală.
Prin monitorizarea și controlul temperaturii de funcționare, este posibil să ne asigurăm că transformatorul funcționează în siguranță și rămâne în limitele de temperatură specificate, maximizând astfel durata de viață și performanța acestuia.
Care este diferența dintre un transformator uscat și un transformator lichid?
Principala diferență dintre un transformator uscat și un transformator lichid constă în metodele de răcire și izolație utilizate în fiecare tip.
1.Metoda de răcire:
● Transformator uscat: transformatoarele de tip uscat folosesc aer ca mediu de răcire. Acestea se bazează pe convecția naturală sau pe circulația forțată a aerului pentru a disipa căldura generată în timpul funcționării. Nu necesită un lichid de răcire, cum ar fi uleiul sau dielectricul lichid.
● Transformator de lichid: Transformatoarele de lichid, cunoscute și ca transformatoare umplute cu ulei, utilizează un lichid de răcire, de obicei ulei mineral sau, mai puțin frecvent, alte lichide dielectrice, cum ar fi siliconul sau esterii sintetici. Lichidul de răcire lichid circulă prin miezul și înfășurările transformatorului, ducând căldura și furnizând răcire.
2.Metoda de izolare:
● Transformator uscat: Transformatoarele de tip uscat folosesc sisteme de izolare solidă realizate din materiale precum rășina epoxidice sau rășina turnată. Aceste materiale izolante solide asigură izolarea electrică și susțin înfășurările, contribuind în același timp la disiparea căldurii.
● Transformator de lichid: Transformatoarele de lichid utilizează ulei sau alte lichide dielectrice atât ca lichid de răcire, cât și ca mediu de izolare. Uleiul înconjoară și scufundă înfășurările, oferind atât izolație electrică, cât și o răcire eficientă. Dielectricul lichid îmbunătățește performanța de izolare și ajută la gestionarea căldurii generate în timpul funcționării.
În rezumat, transformatoarele uscate folosesc aer pentru răcire și materiale izolante solide, în timp ce transformatoarele lichide folosesc ulei sau alte lichide dielectrice atât pentru răcire, cât și pentru izolație. Transformatoarele uscate sunt utilizate de obicei în aplicații în care siguranța la incendiu, preocupările de mediu sau accesibilitatea întreținerii sunt factori importanți. Transformatoarele de lichid, pe de altă parte, sunt utilizate în mod obișnuit în diverse aplicații de distribuție a energiei și de mare putere, unde sunt necesare niveluri mai mari de tensiune, capacitate mai mare și răcire eficientă.
